被粘件合攏裝機(jī)后進(jìn)入固化工序，其固化工藝參數(shù)不外乎壓力、溫度和固化時(shí)間，這3個(gè)主要工業(yè)參數(shù)在普通技術(shù)文獻(xiàn)中是常見(jiàn)的，但就木材這一特定的被粘材料而言，其工藝參數(shù)的確定顯得非常復(fù)雜。除了要考慮到集成材拼板膠的用膠化學(xué)反應(yīng)需要的能量之外，還必須考慮木材本身硬度、密度、含水率、內(nèi)應(yīng)力、生產(chǎn)批量的大小、工藝設(shè)備的型號(hào)、操作人員的素質(zhì)等多種因素�，F(xiàn)就用集成材用拼板膠為案例，給大家講解一下集成材拼板膠固化原理的關(guān)鍵問(wèn)題提示如下：

1、集成材的木質(zhì)硬度不同，固化壓力亦不同。根據(jù)國(guó)家慣例，固化壓力為0.5—0.8MPa硬質(zhì)木材固化壓力為0.8—1.2MPa。

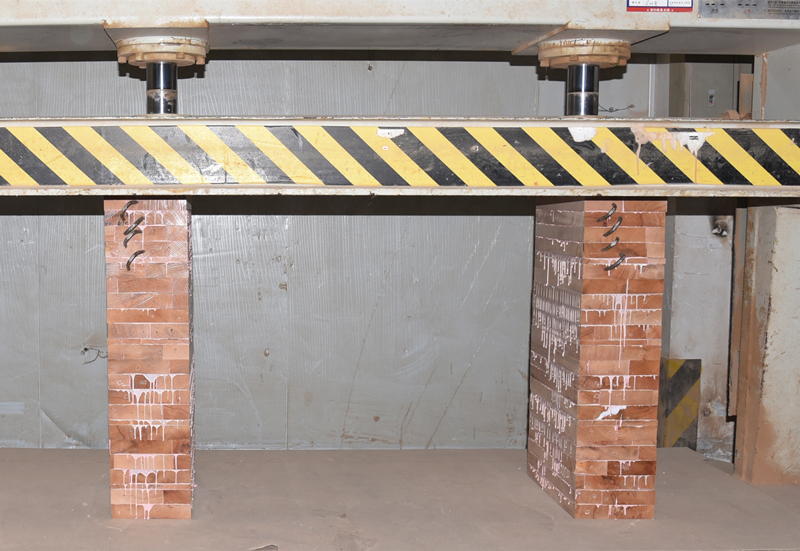

2、使用集成材拼板膠的壓力是固化成膜，排除殘存水分與氣泡的重要因素。因此，壓力數(shù)值的換算要準(zhǔn)確。一般壓機(jī)上的壓力表讀數(shù)是指壓機(jī)（水壓、油壓或氣壓）活塞單位截面積上的作用力，必須換算到與集成材接觸的壓板面積上才好。如果用螺旋扭矩加力，更需要仔細(xì)地?fù)Q算，方能確保集成材表面所需的工藝壓力。

3、固化溫度與時(shí)間是相輔相成的，一般室溫固化（環(huán)境溫度在10℃以上為宜）加壓時(shí)間不少于60min;70℃固化只需10—15min。批量較大、疊裝較厚時(shí)，傳熱較慢，應(yīng)取時(shí)間的上限。

4、固化完成卸去壓力后，不能立即進(jìn)入下道工序或在搬運(yùn)中受到?jīng)_擊應(yīng)力。一般要求固化后24h再進(jìn)入下道機(jī)械加工工序。如需要進(jìn)行耐水性試驗(yàn)按標(biāo)準(zhǔn)則在固化7d以后放入水中。
